Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Nama Produk: | Crane End Carriage Motor Travelling End Truck Carriage untuk Single / Double Girder Crane | Sumber daya: | 3 fase 380V 50HZ |
---|---|---|---|
Fitur derek: | Crane Girder Tunggal | Mekanisme pengangkatan: | Troli Listrik |
Metode kontrol: | Remote control nirkabel | Kapasitas Pemuatan yang Dinilai: | 1 ~ 20t |
Menjangkau: | seperti yang kamu minta | ||
Cahaya Tinggi: | end carriage overhead crane,end carriage crane |
Crane End Carriage Motor Travelling End Truck Carriage untuk Single / Double Girder Crane
Pengenalan Singkat Produk:
JCYC gerbong ujung merek adalah komponen penting yang dipasang di kedua ujung balok utama derek atas untuk menopang jembatan di langit.
Gerbong akhir mencakup dua bagian, roda dan rangka balok ujung.Bingkai balok ujung terdiri dari pelat penutup atas, pelat web, dan pelat penutup bawah.Pelat sambungan dan baja sudut diikat dengan baut.
Instalasi Produk:
Letakkan pelat koneksi di bagian atas kereta ujung, Sejajarkan
Memposisikan Lubang Pin dan memasang pin pemosisian fleksibel ke atas
lubangφ10x30 ke dalam lubang untuk memperbaiki pelat sambungan
pelat sambungan dan kereta ujung dengan baut M16x70.
Tekan kedua bantalan ke kedua sisi roda lalu
letakkan di gerbong ujung;Perbaiki roda dengan poros dan poroslengan.
Perbaiki poros dengan pelat poros;Perbaiki pelat poros dengan Baut.
Pasang penyangga karet ke pelat segel lalu pasang pelat segel ke kedua ujung media ujung dengan baut.
Pelat pemasangan ini digunakan untuk pemasangan Braket Kolektor Saat Ini di lokasi. Lepaskan pelat pemasangan saat memasang Braket Kolektor Saat Ini, Las braket ke pelat pemasangan dan kemudian pasang pelat pemasangan ke kereta Akhir dengan Baut.
Parameter Teknis Produk:
Model | Derek | Persegi panjang Tabung baja |
Ukuran ban | Tenaga motor | S1 (mm) |
S2 (mm) |
W1 (mm) |
W2 (mm) |
GL125-15 | 1t-7,5m | 150 * 150 * 6 | W125 * 60 | 0.3KW * 2 | 1500 | 1300 | 400 | 500 |
GL125-20 | 1t-11.5m | 2000 | 1800 | 400 | 500 | |||
GL125-25 | 1t-16,5m | 2500 | 23.00 | 400 | 500 | |||
GL160-15 | 2t / 3t-7,5m | 150 * 200 * 8 | W160 * 70 | 0.4KW * 2 | 1500 | 1200 | 400 | 500 |
GL160-20 | 2t / 3t-11.5m | 2000 | 17.00 | 400 | 500 | |||
GL160-25 | 2t / 3t-16,5m | 2500 | 2200 | 400 | 500 | |||
GL160-30 | 2t / 3t-22,5m | 3000 | 2700 | 500 | 600 | |||
GL160-35 | 2t / 3t-28.5m | 3500 | 3200 | 600 | 700 | |||
GL200-20 | 5t-11,5m | 150 * 250 * 8 | W200 * 70 | 0.4KW * 2 | 2000 | 17.00 | 400 | 500 |
GL200-25 | 5t-16,5m | 2500 | 2200 | 400 | 500 | |||
GL200-30 | 5t-22,5m | 0.75KW * 2 | 3000 | 2700 | 500 | 600 | ||
GL200-35 | 5t-28,5m | 3500 | 3200 | 600 | 700 | |||
GL250-20 | 10t-11.5m | 200 * 250 * 8 | W250 * 80 | 0.75KW * 2 | 2000 | 1600 | 400 | 500 |
GL250-25A | 10t-16.5m | 2500 | 21.00 | 500 | 600 | |||
GL250-30A | 10t-22.5m | 1.1KW * 2 | 3000 | 2600 | 500 | 600 | ||
GL250-35A | 10t-28.5m | 3500 | 3100 | 700 | 800 | |||
GL250-25B | 16t-16,5m | 200 * 300 * 8 | W250 * 80 | 1.1KW * 2 | 2500 | 21.00 | 600 | 700 |
GL250-30B | 16t-22.5m | 3000 | 2600 | 700 | 800 | |||
GL250-35B | 16t-28,5m | 1.5KW * 2 | 3500 | 3100 | 700 | 800 | ||
GL315-30 | 20t-16,5m | 200 * 400 * 8 | W315 * 90 | 1.5KW * 2 | 3000 | 2500 | 700 | 800 |
GL315-35 | 20t-22.5m | 3500 | 3000 | 700 | 800 |

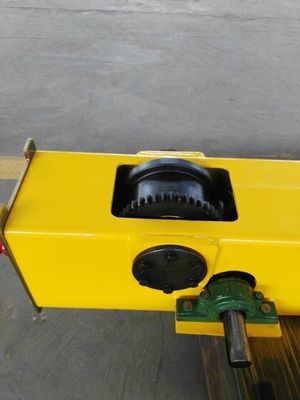

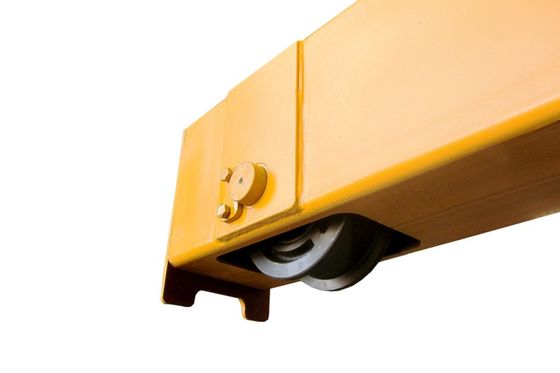

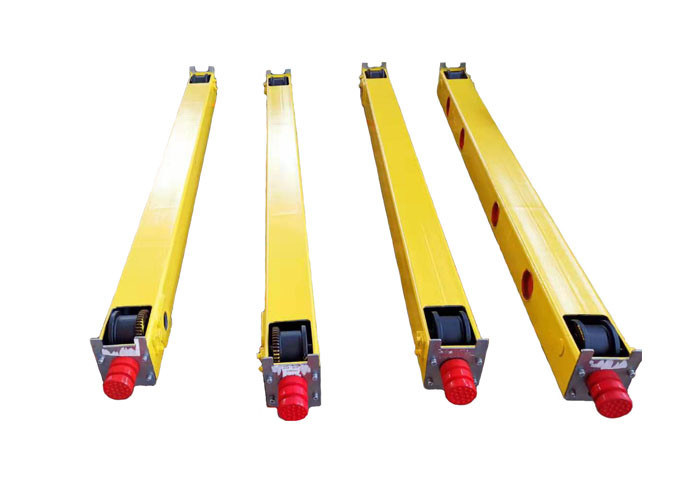

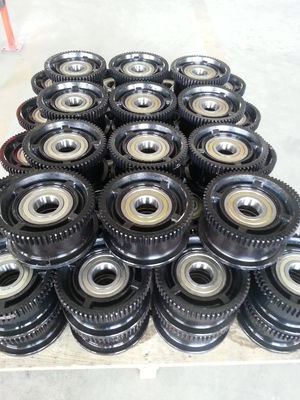

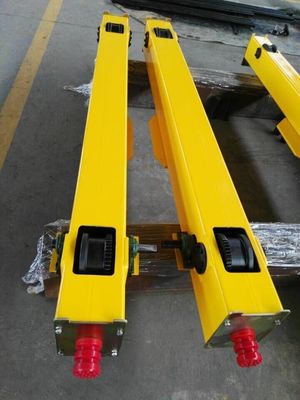

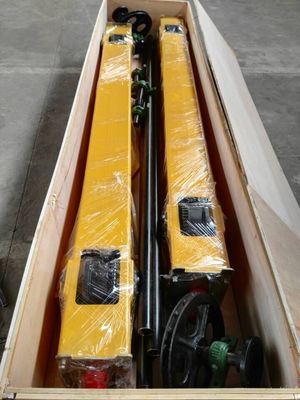

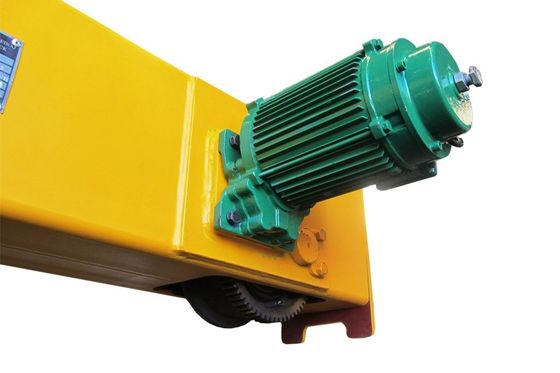

Produk menunjukkan:
